【鈴鹿市市】入口の水たまりを改善する排水工事｜排水管・集水桝・グレーチング側溝を新設

今回は、鈴鹿市にある店舗・倉庫の入口付近で行った、排水設備改修工事の施工事例をご紹介します。

入口まわりや駐車場、建物の外周は、雨が降ったときに水が集まりやすい場所です。地面の勾配や既存の排水設備の位置によっては、雨水がうまく流れず、シャッターや出入口の前に水たまりができることがあります。

そこで今回は、既存のコンクリートを必要な範囲だけ撤去し、新しい排水管と集水桝を設置しました。さらに、入口の横方向にグレーチング側溝を設け、周囲から流れてきた雨水を受け止めて排水できるようにしています。

見た目を整えるだけではなく、実際に水が流れる経路を考えながら、排水設備全体を改修した工事です。

工事前に確認したポイント

排水工事では、いきなり地面を掘るのではなく、最初に現場の状態を確認することが大切です。

今回も、入口付近の高さや地面の傾き、既存の側溝や配管の位置、雨水が集まりやすい場所などを確認しました。

水は高い場所から低い場所へ流れます。そのため、排水管を設置するだけではなく、側溝から集水桝、集水桝から排水先まで、無理なく水が流れる勾配を確保する必要があります。

排水経路の途中に高低差の不具合があると、雨水が流れにくくなったり、配管の中に水や泥が残ったりする原因になります。現場の寸法を確認し、完成後の高さを想定してから施工範囲を決めました。

既存コンクリートの切断と撤去

新しい排水設備を設置するため、最初に既存のコンクリートを切断・撤去しました。

必要以上に広い範囲を壊さないよう、排水管や側溝を設置する位置に合わせて施工範囲を決めます。その後、コンクリートを撤去して地面を掘削し、配管を通すための溝を作りました。

掘削した土やコンクリート片は、次の作業の妨げにならないよう整理します。建物の基礎や既存設備に注意しながら、必要な深さまで慎重に掘り進めました。

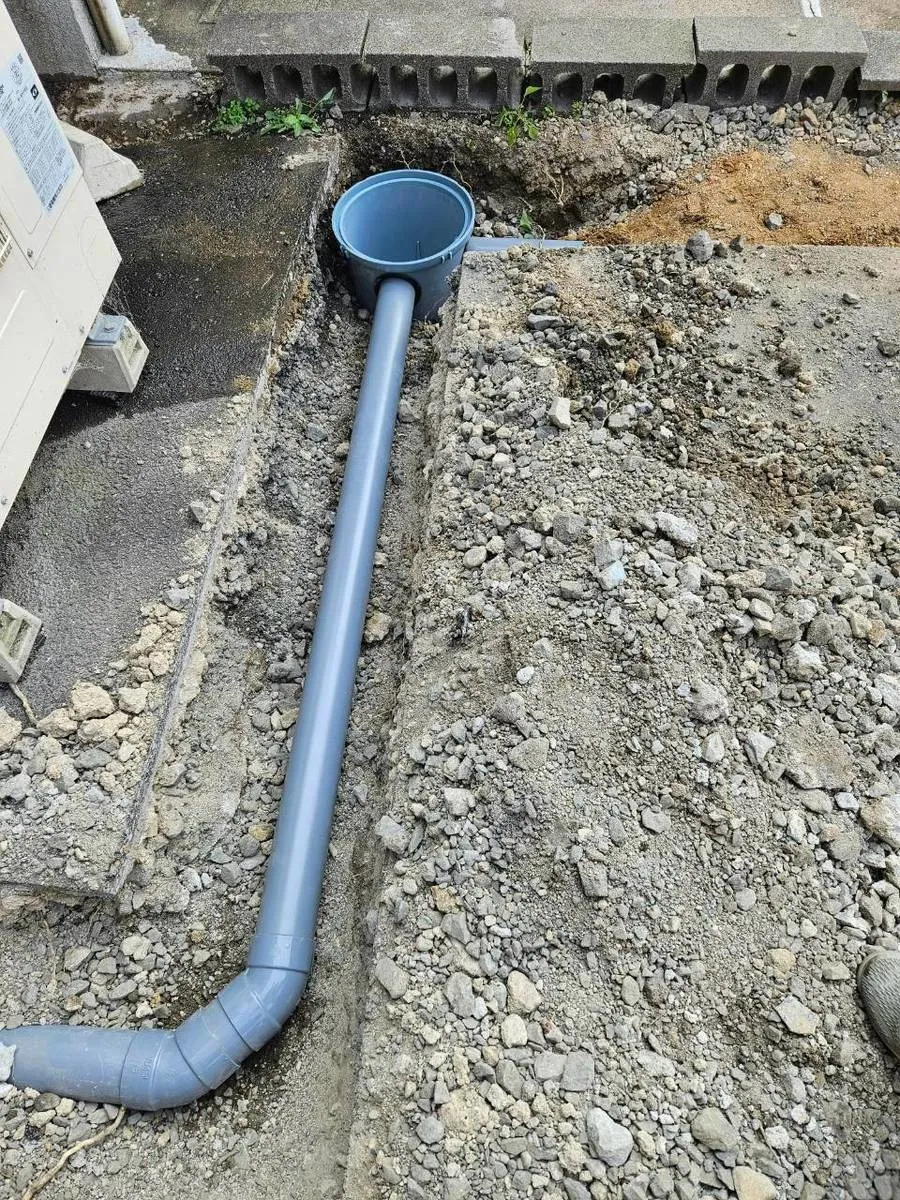

新しい排水管と集水桝を設置

掘削後、新しい排水管と集水桝を設置しました。

集水桝は、周辺から流れてきた雨水を一度集め、排水管へ流すための設備です。雨水と一緒に砂や泥が流れてきた場合、それらを桝の中にためる役割もあります。

今回の工事では、側溝で受けた雨水が集水桝に入り、そこから排水管を通って流れるように施工しました。

配管工事では、管の向きや接続部分だけでなく、排水に必要な勾配の確保も重要です。設置位置がずれないよう確認しながら、集水桝と排水管を接続しました。

配管の曲がり部分には継手を使用し、現場の形状に合わせて排水経路を作っています。接続後は、配管が動いたり沈んだりしないよう、周囲の状態を確認しながら埋め戻しを行います。

入口にグレーチング側溝を新設

入口付近には、横方向へグレーチング側溝を新設しました。

グレーチングとは、側溝や排水口の上に設置する格子状の金属製ふたです。地表を流れてきた雨水を側溝へ取り込みながら、人や車両が通行できるようにする役割があります。

入口の前に排水ラインを設けることで、外側から建物へ向かって流れてくる雨水を途中で受け止めやすくなります。

特に、シャッターのある倉庫や店舗、道路より床の高さが低い建物では、入口付近の排水計画が重要です。雨水の流れを考えずに床面だけを補修しても、水が別の場所にたまる可能性があります。

今回は、地面の高さと水の流れを確認し、雨水を集水桝へ導ける位置に側溝を設置しました。

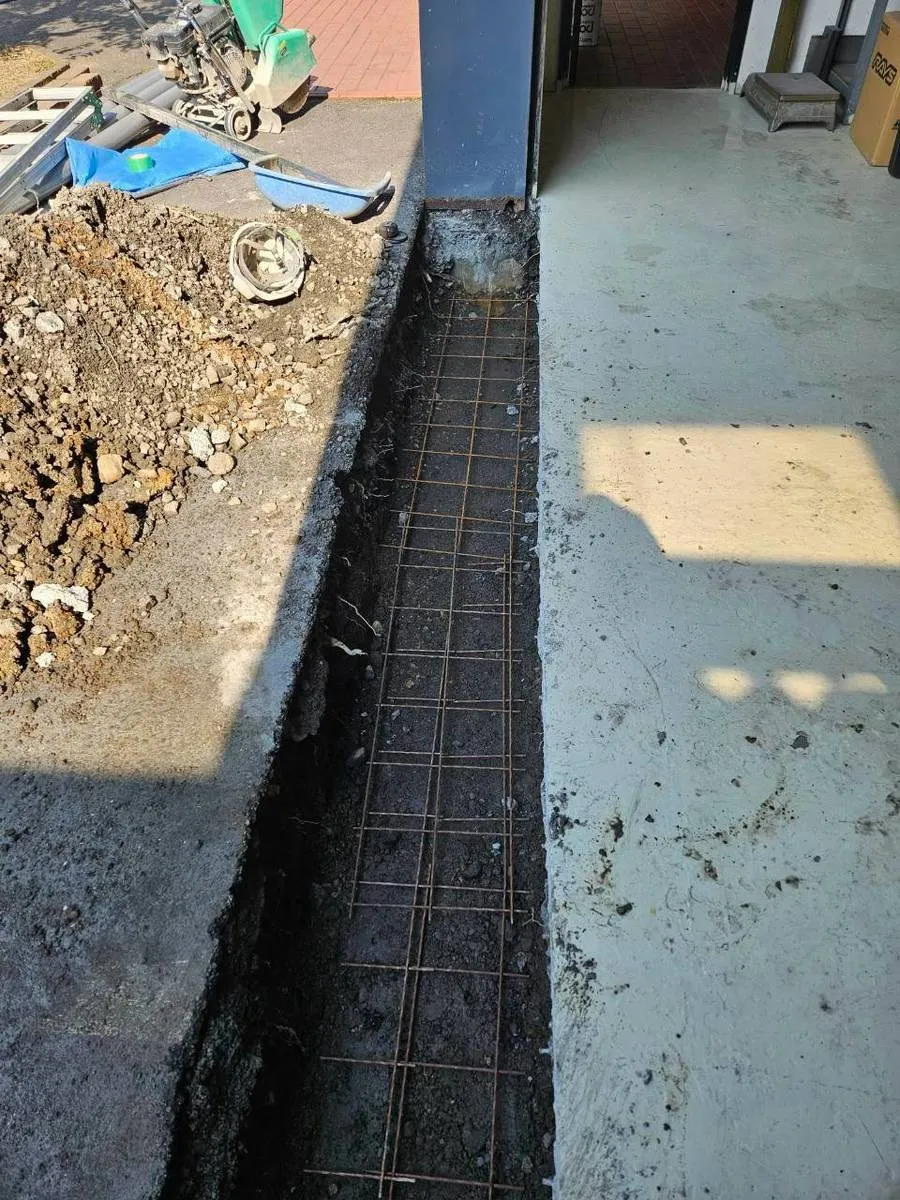

鉄筋を配置して強度を確保

側溝の周囲には鉄筋を配置し、その後にコンクリートを打設しました。

車両や台車が通る入口では、排水設備の周囲に継続的な荷重がかかります。そのため、側溝を置くだけではなく、周囲を適切に補強して固定することが大切です。

鉄筋を配置することで、コンクリートのひび割れや破損を抑え、側溝周辺の強度を確保しやすくなります。

既存の床面や道路との高さにも注意しながら、グレーチングが大きく出っ張ったり、反対に低くなりすぎたりしないよう調整しました。排水性能だけでなく、人や車両が通行しやすい仕上がりも考慮しています。

コンクリートを打設して周囲を復旧

排水管、集水桝、側溝、鉄筋の設置が完了した後、撤去した部分へコンクリートを打設しました。

この工程では、既存のコンクリートとの取り合いや表面の高さを確認しながら仕上げます。雨水が側溝へ向かって流れるように調整し、側溝の周囲に不要なくぼみができないよう施工しました。

コンクリートを打設した直後は、十分に硬化していません。養生期間中に人や車両が乗ると、へこみやひび割れ、側溝のずれにつながる可能性があります。そのため、施工後はカラーコーンなどを設置し、必要な養生期間を確保します。

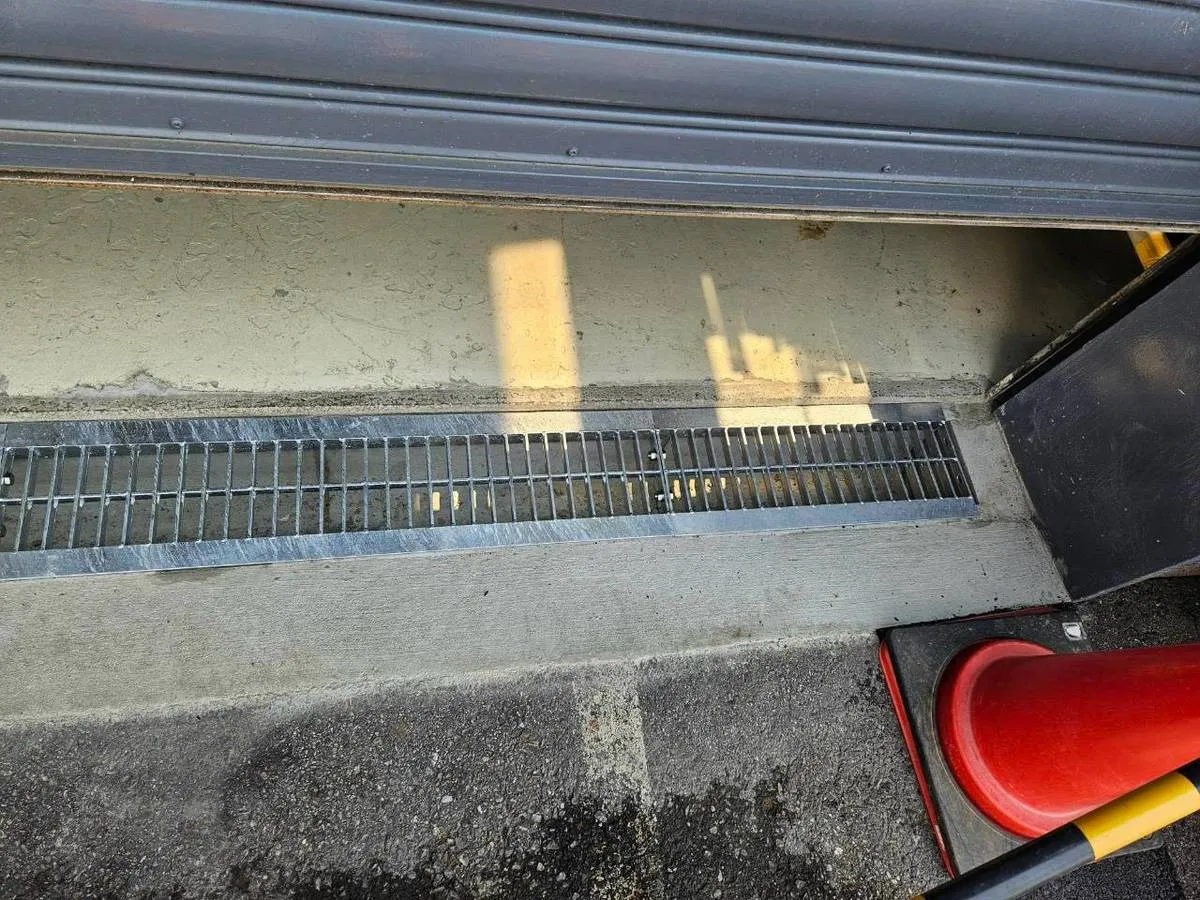

グレーチングを取り付けて工事完了

コンクリートの仕上げと確認を行い、最後にグレーチングを取り付けて工事完了です。

入口付近を横切るように排水ラインができたことで、周辺から流れてくる雨水を受け止めやすい構造になりました。

また、グレーチングは必要に応じて取り外せるため、側溝の中に落ち葉、砂、泥などがたまったときも清掃できます。排水設備は設置して終わりではなく、定期的に内部を確認することで、本来の排水能力を維持しやすくなります。

今回実施した工事内容

今回の主な施工内容は次のとおりです。

• 現地の高さと雨水の流れの確認
• 既存コンクリートの切断
• コンクリートおよび土の撤去
• 排水管を設置するための掘削
• 新しい排水管の敷設
• 集水桝の設置
• 排水管と集水桝の接続
• グレーチング側溝の設置
• 側溝周囲への鉄筋配置
• コンクリートの打設と表面仕上げ
• グレーチングの取り付け
• 施工箇所の確認と清掃

排水設備を改修するメリット

入口まわりの排水環境を改善すると、水たまりを抑えやすくなるだけでなく、建物や利用者に関するさまざまなトラブルの予防につながります。

水たまりがあると、歩行者が足を滑らせたり、靴や荷物がぬれたりすることがあります。車が通った際には、泥水が建物や商品へ跳ねることも考えられます。

また、シャッターや外壁の近くに水がたまり続けると、金属部分の腐食やコンクリートの劣化につながる可能性があります。大雨の際には、出入口から建物内へ雨水が入り込むリスクもあります。

排水管・集水桝・側溝を現場に合わせて配置することで、次のような効果が期待できます。

• 入口付近の水たまり対策
• 建物内部への雨水流入リスクの軽減
• 雨天時の歩行環境の改善
• 車両通行時の泥はね対策
• 外壁やシャッター周辺の劣化予防
• 落ち葉や泥を清掃しやすい排水環境
• 店舗や倉庫を利用する方の安全性向上

ただし、排水工事の方法は現場の高さ、排水先、使用状況などによって異なります。十分な効果を得るためには、現地の状況を確認したうえで施工方法を検討することが重要です。

入口に水がたまる主な原因

店舗、倉庫、工場、住宅などの入口に水がたまる原因は一つではありません。

地面の勾配が建物側へ向いている場合や、排水口の位置が水の流れと合っていない場合、雨水が入口付近に集まります。また、側溝や集水桝の中に泥や落ち葉がたまり、排水能力が低下しているケースもあります。

考えられる主な原因には、次のようなものがあります。

• 地面の勾配が適切でない
• 排水口の数が不足している
• 側溝の位置が水の流れと合っていない
• 排水管の勾配が不足している
• 排水管の内部が詰まっている
• 集水桝に泥やごみがたまっている
• 周辺の舗装によって水の流れが変わった
• 大雨の際に既存設備の排水能力を超えている

水たまりの原因によっては、清掃や部分的な補修で改善することもあります。一方で、設備の位置や地面の高さに問題がある場合は、今回のように排水管や側溝を新設する工事が必要になることがあります。

排水設備は定期的な清掃も大切です

新しい排水設備を長く使用するためには、定期的なお手入れも欠かせません。

グレーチングや集水桝には、雨水と一緒に砂、泥、落ち葉、ごみなどが流れ込みます。それらがたまると、水の通り道が狭くなり、排水しにくくなることがあります。

特に、落ち葉の多い季節や大雨の後は、グレーチングの表面や側溝の内部を確認することをおすすめします。水の流れが以前より遅くなった、雨がやんでも水が残る、排水口から異音がするといった場合には、早めの点検が必要です。

日常的な清掃と定期点検を行うことで、詰まりやあふれを予防し、排水設備を良好な状態に保ちやすくなります。
